Koaksiyel Kablo nedir?

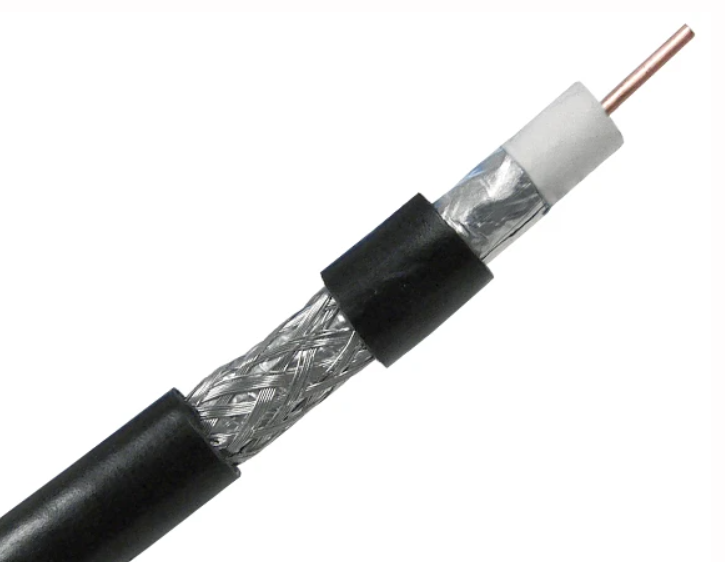

A koaksiyel kablo("koaksiyel" in English) is a cable composed of two koaksiyelial, mutually insulated cylindrical metal conductors to form a basic unit (koaksiyelial pair), and then a single or multiple koaksiyelial pairs. It has been used to transmit data and video signals for a long time.

It is one of the first media to support 10BASE2 and 10BASE5 Ethernet, which can achieve 10 Mb/s transmission up to 185 meters or 500 meters, respectively. The term "koaksiyelial" means that the central conductor of the cable and its shield have the same axis or center point. Some koaksiyel kablos may have multiple shielding layers, such as a four-shielded koaksiyel kablo, which contains two layers of shielding, and each layer of shielding is composed of aluminum foil wrapped with wire mesh. The shielding characteristics of koaksiyel kablo make it have strong anti-electromagnetic interference ability and can transmit high-frequency signals over long distances. There are many different types of main types of koaksiyel kablos that support a wide range of professional applications, such as satellite communications, industrial, military and marine applications. The three most common types of non-industrial koaksiyel kablos are RG6, RG11veRG59, olanRG6en yaygın olarak kullanılırCCTVveCATVkurumsal ortamlarda uygulamalar. Merkez iletkeniRG11daha kalınRG6bu, ekleme kaybının daha düşük ve sinyal iletim mesafesinin daha uzun olduğu anlamına gelir.

Ancak daha kalınRG11 kablolarıdaha maliyetli ve bükülmeleri çok zordur, bu da onları dahili uygulamalarda kullanım için uygun hale getirmez, ancak uzun mesafeli dış mekan kurulumları veya düz omurga bağlantıları için daha uygundur.RG59daha esnektirRG6ama kaybı daha yüksek. Kısa mesafeler ve sınırlı kablolama alanı ile düşük bant genişliği, düşük frekanslı analog video uygulamaları (otomobillerde arka görüş kameraları) dışında diğer uygulamalarda nadiren kullanılır.Koaksiyel kablolarayrıca farklı empedanslara sahiptir - genellikle 50, 75 ve 93Ω. 50Ω koaksiyel kablosyüksek güç kullanma yeteneklerine sahiptir ve çoğunlukla amatör radyo ekipmanı, sivil bant radyosu (CB) ve telsiz gibi radyo vericilerinde kullanılır. 75Ω kablolar sinyal gücünü iyi koruyabilir ve çoğunlukla kablolu televizyon gibi çeşitli alıcı ekipman türlerini bağlamak için kullanılır (CATV) alıcılar, yüksek çözünürlüklü televizyonlar ve dijital video kaydediciler. 93Ω Coaksiyel kablo1970'lerde ve 1980'lerin başında IBM ana bilgisayar ağlarında kullanıldı, çok az uygulama ve pahalıydı. 75 olmasına rağmenΩ koaksiyel kablo impedance is most commonly encountered in most applications today, it is important to note that all components in the koaksiyel kablo system should have the same impedance to avoid possible signal loss and signal loss at the connection point. Internal reflections that reduce video quality. The digital signal 3 (DS3) signal used in the central office (also known as T3 line) transmission service also uses koaksiyel kablos, including 75 Ω 735 tipi ve 734 tipi. 735 tipi kablonun kapsama mesafesi 69 metredir, 734 tipi kablonun kapsama mesafesi 137 metredir.RG6 kablosuDS3 sinyallerini iletmek için de kullanılabilir, ancak kapsama mesafesi daha kısadır.
